Milyen a hűtőrendszer -követelmény a 3 tengelyes VMC vásárlásakor?

A 3 tengelyes függőleges megmunkálási központ (VMC) vásárlásakor az egyik kritikus szempont, amelyet gyakran figyelmen kívül hagynak, a hűtőrendszer-igény. A 3 tengelyes VMC -k jó hírű szállítójaként megértem a kút - működő hűtőrendszer jelentőségét a megmunkáló központ optimális teljesítményének, hosszú élettartamának és pontosságának biztosításában.

A hűtőrendszerek fontossága a 3 - tengely VMC -kben

A 3 -Axis VMC -ben a vágószerszámok nagy sebességgel működnek, és jelentős mennyiségű hőt generálnak. Ennek a hőnek számos káros hatása lehet. Először is, a túlzott hő okozhatja a gép alkatrészeinek termikus tágulását. Például az orsó, amely a VMC kritikus része, a hő miatt bővülhet. Ez a tágulás a megmunkálás pontatlanságához vezethet, mivel a vágószerszám helyzete és igazítása eltérhet a tervezett utatól. Az a pontosság, amelyről a 3 - tengely VMC -k ismertek, súlyosan veszélyeztethetők, így olyan részeknél, amelyek nem felelnek meg a szükséges előírásoknak.

Másodszor, a magas hőmérsékletek csökkenthetik a vágószerszámok élettartamát. A hő okozhatja a szerszámanyag gyorsabb elhasználódását, ami a szerszámok gyakori változásaihoz vezethet. Ez nemcsak növeli a szerszámok költségeit, hanem a gép leállási idejét is eredményezi, csökkentve az általános termelékenységet.

A megfelelő hűtőrendszer segít enyhíteni ezeket a problémákat. A megmunkálási folyamat során előállított hő eltávolításával stabil hőmérsékletet tart fenn a gépen, biztosítva a következetes teljesítményt és a pontosságot.

Típusú hűtőrendszer 3 - tengely VMC -khez

Folyadékhűtési rendszerek

A folyadékhűtési rendszerek az egyik leggyakoribb típusok, amelyeket a 3 - tengely VMC -kben használnak. Ezek a rendszerek általában hűtőfolyadékot használnak, például víz - oldódó olajat vagy szintetikus hűtőfolyadékot. A hűtőfolyadékot a gépen keresztül forgalmazzák, elnyelve a hőt a vágási területről és más hőt - olyan alkatrészeket generálnak, mint az orsó.

A hűtőfolyadékot egy tartályban tárolják, és a csövek hálózatán keresztül szivattyúzzák azokat a területeket, amelyek hűtésre szorulnak. A vágóhelyen a hűtőfolyadékot közvetlenül a vágószerszámra és a munkadarabra permetezik. Ez nem csak lehűti a szerszámot és a munkadarabot, hanem elősegíti a megmunkálás során előállított chipek elárasztását is.

A folyékony hűtőrendszerek egyik előnye a magas hő -átviteli hatékonyságuk. A folyadékok magasabb specifikus hőkapacitással rendelkeznek, mint a levegő, ami azt jelenti, hogy térfogatonként több hőt tudnak felszívni. Ez lehetővé teszi számukra, hogy hatékonyan eltávolítsák a nagy mennyiségű hőt a gépről.

A folyadékhűtési rendszereknek azonban vannak némi hátrányai is. A hűtőfolyadékot rendszeresen ellenőrizni és karbantartani kell. Az idő múlásával a hűtőfolyadék szennyeződhet chipekkel, szennyeződésekkel és baktériumokkal. A szennyezett hűtőfolyadék a gép alkatrészeinek korrózióját okozhatja és csökkentheti a hűtőrendszer hatékonyságát. A rendszeres hűtőfolyadék -változások és a megfelelő szűrés elengedhetetlenek a rendszer hatékony működésének biztosításához.

Léghűtő rendszerek

A léghűtési rendszerek a ventilátorokat használják a levegő keringésére a gépi alkatrészek körül a hő eloszlásához. Ezek a rendszerek viszonylag egyszerűek és költségek - hatékonyak. Ezeket gyakran kisebb 3 -tengely VMC -kben vagy olyan alkalmazásokban használják, ahol a hőtermelés viszonylag alacsony.

A léghűtési rendszerek úgy működnek, hogy hűvös levegőt húznak a környező környezetből, és a hőre fújják - az alkatrészeket generáló alkatrészek. A meleg levegőt ezután kiutasítják a gépből.

A léghűtési rendszerek fő előnye az egyszerűség. Kevesebb alkatrészük van a folyadékhűtési rendszerekhez képest, ami kevesebb karbantartást és alacsonyabb kezdeti költségeket jelent. A léghűtési rendszerek azonban alacsonyabb hő -átviteli hatékonysággal rendelkeznek a folyadékhűtési rendszerekhez képest. Lehet, hogy nem elegendőek a nagy sebességű megmunkálási műveletekhez vagy olyan gépekhez, amelyek nagy mennyiségű hőt generálnak.

Hűtési rendszerkövetelmények a gépi előírások alapján

Orsóerő

Az orsó ereje kulcsfontosságú tényező a hűtőrendszer igényének meghatározásában. A nagy teljesítményű orsó több hőt generál működés közben. Például egy legalább 15 kW teljesítményű orsóként robusztusabb hűtőrendszerre van szükség, összehasonlítva egy 5 kW teljesítményű orsóval.

Általában a nagy teljesítményű orsók esetében folyékony hűtőrendszerek ajánlottak. A folyékony hűtőfolyadék magas hőátadási kapacitása szükséges ahhoz, hogy az orsó hőmérsékletét az elfogadható tartományon belül tartsák.

Vágási sebesség és előtolási sebesség

A vágási sebesség és az előtolási sebesség szintén befolyásolja a hőtermelést a megmunkálás során. A magasabb vágási sebesség és az előtolási sebesség nagyobb súrlódást eredményez a vágószerszám és a munkadarab között, ami több hőt generál.

Ha a 3 - tengely VMC -t nagysebességű megmunkálásra tervezték, akkor hatékonyabb hűtőrendszerre van szükség. A folyadékhűtési rendszerek jobban megfelelnek ezekhez az alkalmazásokhoz, mivel képesek kezelni a megnövekedett hőterhelést.

Gépméret és munkadarab anyag

Nagyobb 3 - A tengely VMC -khez erősebb hűtési rendszereket igényelhet egyszerűen azért, mert több alkatrészük van, amelyek hőt generálnak. Ezenkívül a megmunkált munkadarabok típusa is befolyásolhatja a hőtermelést. A nehezebb anyagok, például a rozsdamentes acél vagy a titán több vágási erőt igényelnek, és több hőt generálnak, mint a lágyabb anyagok, például az alumínium.

A nagyobb gépeken a keményebb anyagok megmunkálásához elengedhetetlen egy jól megtervezett folyadékhűtési rendszer, amelynek magas kapacitású hűtőfolyadék -tartály és hatékony szivattyú van.

Kínálatunk és ajánlásaink

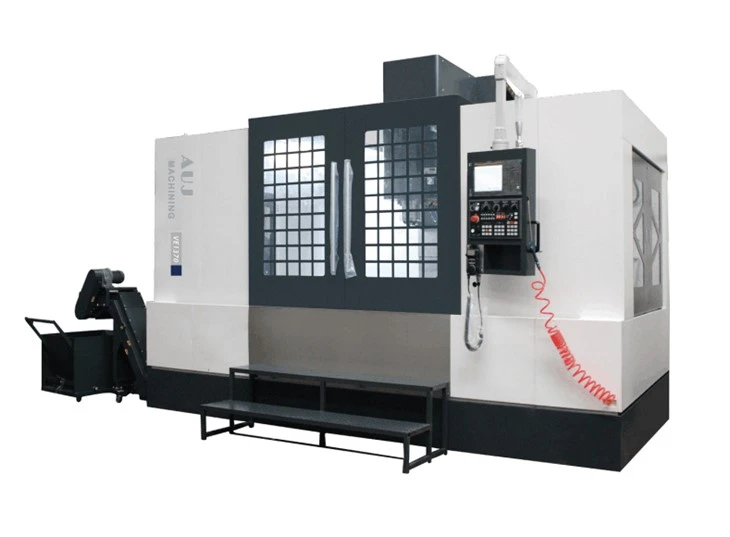

A 3 - Axis VMC -k szállítójaként számos olyan gépet kínálunk, amelyek különféle hűtőrendszer -lehetőségekkel rendelkeznek, hogy kielégítsék ügyfeleink sokszínű igényeit. A miénkNagy függőleges megmunkálási központfel van szerelve egy állapotú - a - Art Art folyékony hűtőrendszerrel. Ezt a rendszert úgy tervezték, hogy kezelje a nagy méretű megmunkálási műveletekhez kapcsolódó magas hőtermelést. Nagy hűtőfolyadék -tározóval és nagy nyomású szivattyúkkal rendelkezik, hogy biztosítsák a hűtőfolyadék hatékony keringését.

A miénkCNC portál megmunkáló központHaladó hűtőrendszerrel is rendelkezik. Akár nagy munkadarabokat, akár nagy sebességű vágószerszámokat használ, a hűtőrendszerünk stabil hőmérsékletet képes fenntartani, biztosítva a pontosságot és a termelékenységet.

Kisebb méretű alkalmazásokhoz, a miVMC850 megmunkáló központLevegő- és folyadékhűtési lehetőségeket kínál. Kiválaszthatja azt a hűtési rendszert, amely a legjobban megfelel az Ön konkrét követelményeinek és költségvetésének.

Vegye fel velünk a kapcsolatot a beszerzés és a konzultáció céljából

Ha egy 3 -Axis VMC piacon van, és kérdései vannak a hűtőrendszer követelményeivel kapcsolatban, akkor itt vagyunk, hogy segítsünk. Szakértői csoportunk részletes információkat nyújthat Önnek a gépeink számára elérhető hűtési rendszerekről, és ajánlhatja a legjobb megoldást az alkalmazásához. Vegye fel velünk a kapcsolatot ma, hogy elindítsa a beszerzési folyamatot, és győződjön meg arról, hogy kap -e egy 3 - tengely VMC -t egy hűtőrendszerrel, amely megfelel az Ön igényeinek.

Referenciák

• "Megmunkálási kézikönyv", Oberg et al.
• "Gyártásmérnök és technológia", Kalpakjian és Steven Schmid Serope.
